Для прохождения сертификации соответствия продукции требованиям пожарной безопасности (обязательной или добровольной) в некоторых случаях образцы продукции подвергают огневым испытаниям на воспламеняемость.
Строительные конструкции на воспламеняемость не испытывают.
Как проводят испытание на воспламеняемость
Сертификационные и оценочные испытание материалов на воспламеняемость проводиться в специально аккредитованных для этого пожарных лабораториях.
По итогам тестирования образцов выдаётся протокол огневых испытаний, на основании которого орган по сертификации принимает решение о выдаче пожарного сертификата.
Всё об испытаниях на воспламеняемость
Проведение испытаний на воспламеняемость по ГОСТ 30402-96
Метод испытания на воспламеняемость описан в ГОСТ 30402-96 в разделе «9». На примере ковра это выглядит следующем образом (фото из нашей лаборатории):
 |
 |
| Изготовление образцов по необходимым размерам | Оборачиваем образец в фольгу |
 |
 |

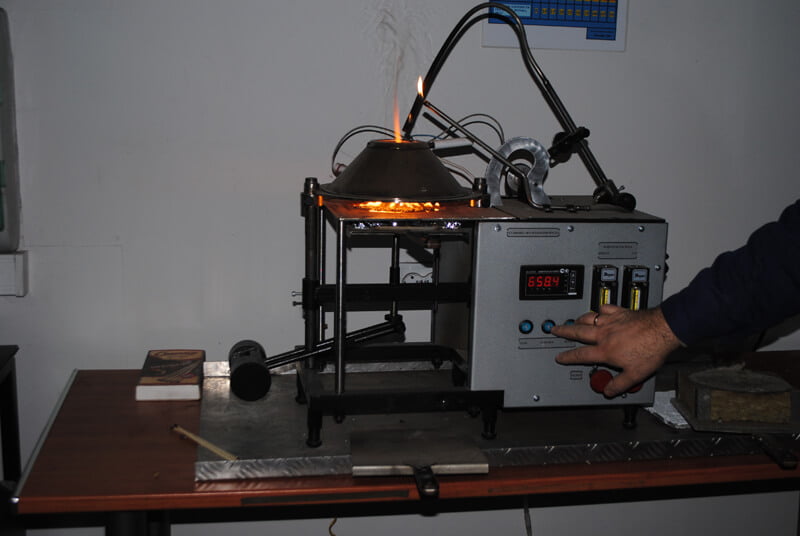

| Готовый образец для испытания | В процессе испытания |
- ГОСТ 30402-96 «Материалы строительные. Метод испытания на воспламеняемость» скачать в формате DOC.
- ГОСТ Р53294-2009 «Материалы текстильные. Постельные принадлежности. Мягкие элементы мебели. Шторы. Занавеси. Методы испытаний на воспламеняемость» скачать в формате DOC
- ГОСТ Р 50810-95 «Ткани декоративные. Метод испытания на воспламеняемость и классификация» скачать в формате DOC
Требования к образцам декоративных тканей согласно ГОСТ Р 50810-95 разделу «5»
5.1 Для испытаний изготовляют образцы размером 220х170 мм, восемь — в направлении основы (по длине) и восемь — в направлении утка (по ширине). Если ткань имеет различные поверхности, то образцы исследуют с двух сторон.
5.2 Перед испытаниями образцы кондиционируют при температуре (20±2)°С и относительной влажности (65 ± 2) % в течение 24 ч. Каждый образец после его удаления из атмосферы, где он кондиционировался, должен быть испытан в течение 3 мин или помещен в герметичный контейнер до испытаний.
5.3 Текстильные материалы с огнезащитной обработкой должны быть подвергнуты ускоренному гидролизу и испытаны до гидролиза и после него.
Требования к образцам строительных материалов согласно ГОСТ 30402-96 разделу «6»
6.1. Для испытаний изготавливают 15 образцов, имеющих форму квадрата, со стороной 165 мм и отклонением минус 5 мм. Толщина образцов должна составлять не более 70 мм. При каждой величине ППТП испытания проводят на трех образцах.
6.2. При изготовлении образцов экспонируемая поверхность не должна подвергаться обработке.
При наличии на экспонируемой поверхности гофров, рельефа, тиснения и т.п. размер выступов (впадин) должен составлять не более 5 мм.
Требования к образцам тектильных материалов (постельных пренадлежностей, мягких элементов мебели, штор)согласно ГОСТ Р53294-2009 разделу «4»
4.3.1. Для испытаний постельных принадлежностей, которые в употреблении складываются (простыней, пододеяльников, одеял и покрывал), изготавливают образцы в виде полосы размером (450 ± 50) х (1350 ± 50) мм и складывают в три раза по длине. Для испытаний стеганых и пуховых одеял вырезают образцы размером (450 ± 50) х (450 ± 50) мм, их края при необходимости зашивают. Образцы одеял для испытаний должны сохранить два края. Образцы для испытаний подушек изготавливают размером (450 ± 50) х (450 ± 50) мм следующим образом: из наволочки готового изделия шьют наволочку размером (450 ± 50) х (450 ± 50) мм и заполняют её наполнителем, применяемым в готовом изделии, в количестве, пропорциональном площади и весу готового изделия.
Край наволочки зашивают.
4.3.2. Для испытаний комплекта, состоящего из нескольких постельных принадлежностей, образцы подушек и стеганных одеял изготавливают размером (225 ± 50) х (225 ± 50) мм, а образцы складывающихся в употреблении изделий — размером (450 ± 50) х (450 ± 50) мм.
4.3.3. Подлежащие испытанию образцы, подложку и сигареты выдерживают непосредственно перед испытанием в течение 72 ч внутри помещения при комнатных условиях, а затем кондиционируют в течение не менее 16 ч при температуре (20 ± 2) °С и относительной влажности (65 ± 2) %. Каждый образец после кондиционирования следует поместить в герметичный контейнер. Испытания каждого образца начинают проводить не позднее чем через 10 мин после его изъятия из герметичного контейнера.
4.3.4. Если постельные принадлежности выполнены из огнезащищенных материалов, то они должны испытываться после стирок или чисток проведенных в соответствие с инструкцией производителя.
Согласно стандартам выше по воспламеняемости горючие строительные материалы (в том числе напольные ковровые покрытия) в зависимости от величины критической поверхностной плотности теплового потока (КППТП) подразделяют на три группы воспламеняемости: В1, В2, В3.
- трудновоспламеняемые (В1), имеющие величину критической поверхностной плотности теплового потока более 35 киловатт на квадратный метр;
- умеренновоспламеняемые (В2), имеющие величину критической поверхностной плотности теплового потока не менее 20, но не более 35 киловатт на квадратный метр;
- легковоспламеняемые (В3), имеющие величину критической поверхностной плотности теплового потока менее 20 киловатт на квадратный метр.
| Группа воспламеняемости материала | КППТП, кВт/м2 |
| В1 | 35 и более |
| В2 | От 20 до 35 |
| В3 | Менее 20 |
Наше оборудование для испытаний
Наша пожарная лаборатория аккредитована и имеет всё необходимое оборудование для проведения оценочных и сертификационных испытаний на воспламеняемость.
