Испытательный центр пожарной безопасности АНО «Сертификационный центр «Пожарные Подмосковья» произвел замер величины адгезии (силы сцепления) лакокрасочного (огнезащитного) покрытия на металлических конструкциях на объекте: «Электродепо «Руднево».
Описание метода и процедуры испытания
Контроль величины адгезии (силы сцепления) лакокрасочных покрытий с основанием в соответствии с методиками стандартов ГОСТ 32299 (способ 9.4.2).
Применяемые средства измерения:
| №п/п | Наименование средств измерений | Пределы измерений | Класс, точности погрешность | Свидетельство о поверке (аттестации) |
|---|---|---|---|---|
| 1. | Прибор измерения геометрических параметров многофункциональный Константа К5, зав. № 11325 | от 0-120 мм | Погрешность: от 0 до 1,5 мм ± (0,015h+0,001) мм; от 1,5 до 3 мм ± (0,02h+0,001) мм; от 0 до 7 мм ± (0,015h+0,001) мм; от 7 до 10 мм ± (0,02h+0,005) мм; от 0 до 60 мм ± (0,015h+0,3) мм; от 60 до 120 мм ± 0,02h мм |
161722 от 14.11.2016 г. до 13.11.2017 г. 1 год |
| 2. | Адгезиметр механический «Константа - АЦ», зав. № 1888 | не более 1800 Н | Погрешность: Для грибков № 1 - 1 (180) Для грибков № 2-0,5 (150) |
от 14.12.2016 г. до 14.12.2017 г. |
Подготовка к испытаниям
Для измерения величины адгезии (силы сцепления) лакокрасочного (огнезащитного) покрытия на металлических конструкциях использовался адгезиметр механический «Константа - АЦ». Грибки с диаметром 15,1 мм, которые приклеивались к лакокрасочному покрытию с помощью супер клея DoneDeaL. Для вырезания участка контроля использовалась балеринка.
Условия проведения испытаний
| Наименование условий испытаний | Показатели при проведении испытаний. |
|---|---|
| Дата проведения испытаний | 13.07.2017 г. |
| Температура окружающей среды, °С | 21 °С |
| Относительная влажность воздуха, % | 82 % |
Внешнее состояние конструкций, подвергнутых огнезащите
Внешнее состояние лакокрасочного покрытия на металлических конструкциях: однородное, белого цвета. Имеются трещины, наблюдаются отслоения.
Результаты испытаний
Проведенными выборочным контролем величины адгезии (силы сцепления) лакокрасочного (огнезащитного) покрытия на металлических конструкциях на объекте: «Электродепо «Руднево», установлено:
| № образца | Толщина лакокрасочного покрытия, мм | Удельное усилие отрыва, МРа | Прочность при отрыве |
|---|---|---|---|
| 1 | 1,23 | 2,5 | 2,5 МРа, 75% В, 25% В/С |
| 2 | 1,45 | 1,5 | 1,5 МРа, 100 % В |
| 3 | 1,36 | 1,5 | 1,5 МРа, 100 % В |

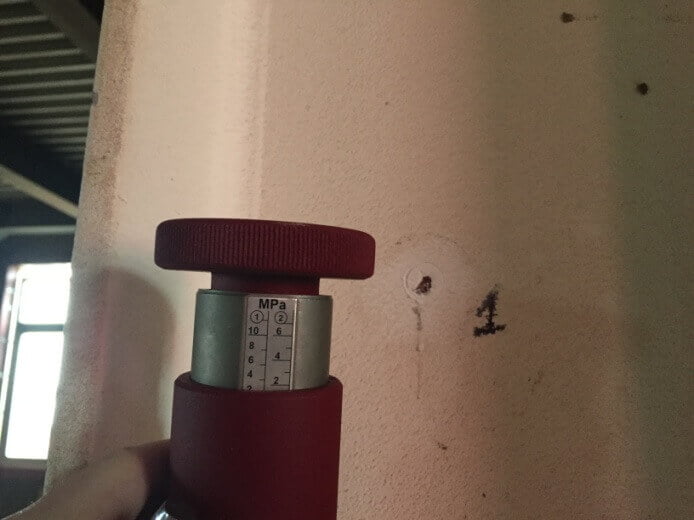

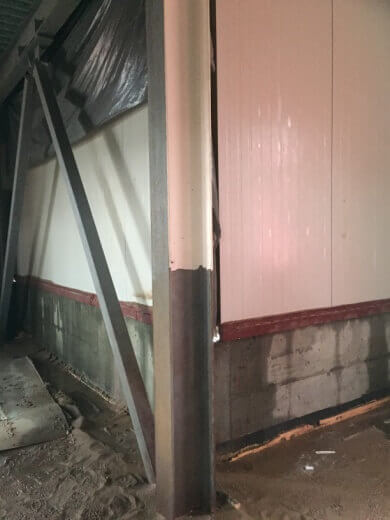

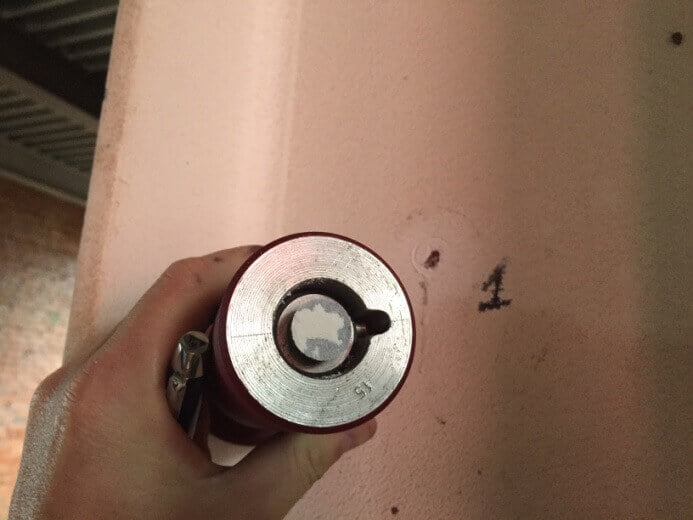

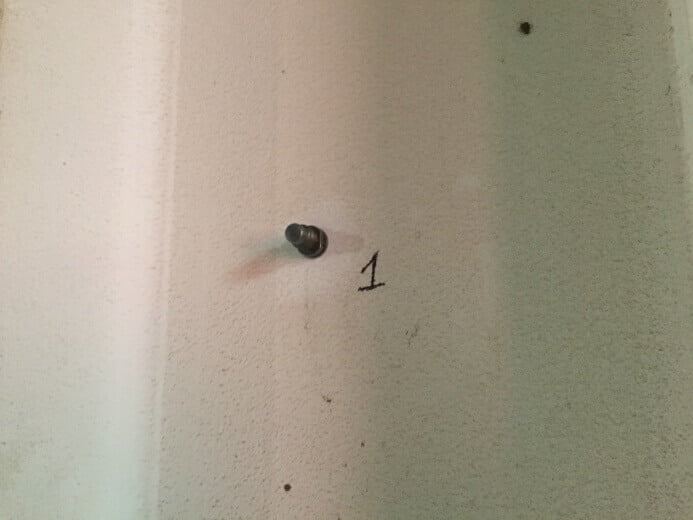

| Фотографии образца №1 | |
|---|---|
 |
 |
 |
 |

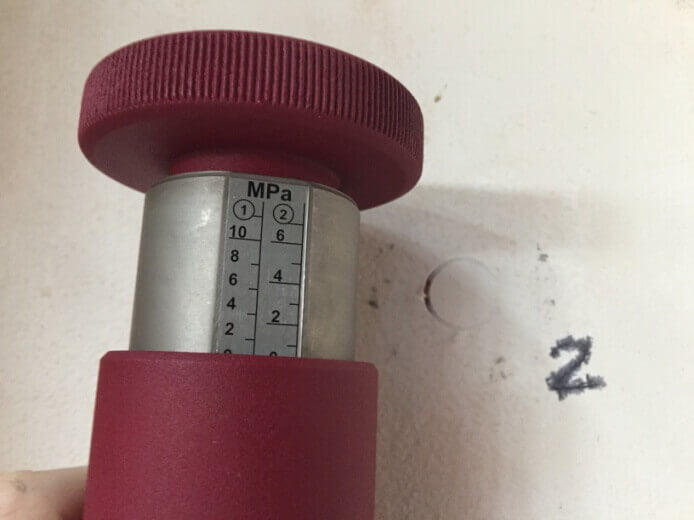

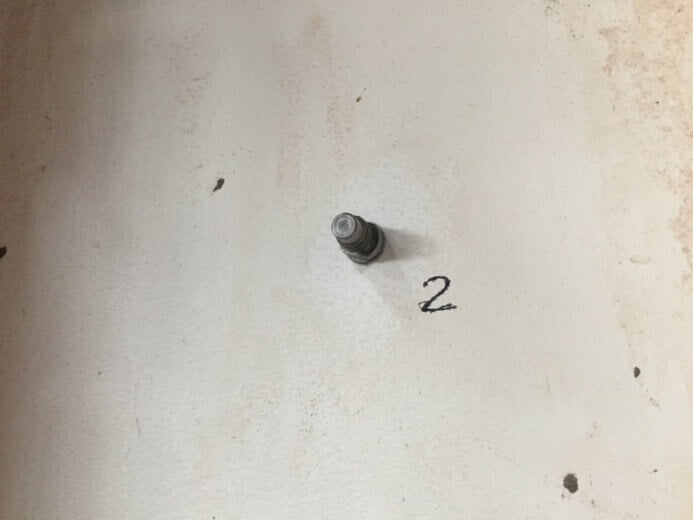

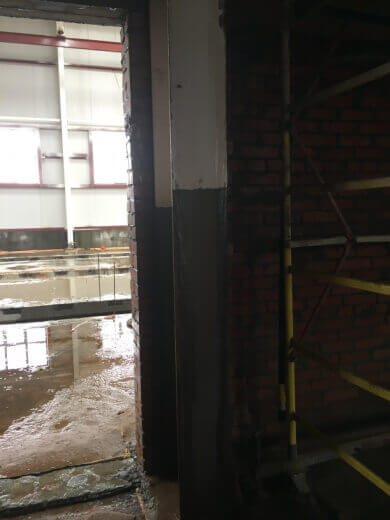

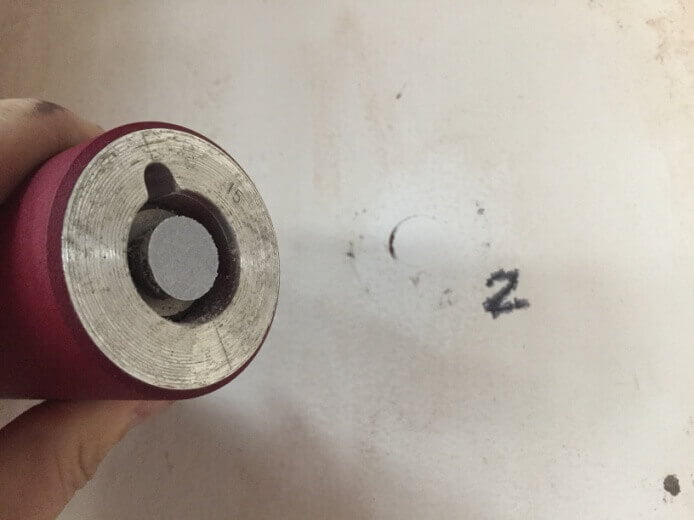

| Фотографии образца №2 | |
|---|---|
 |
 |
 |
 |

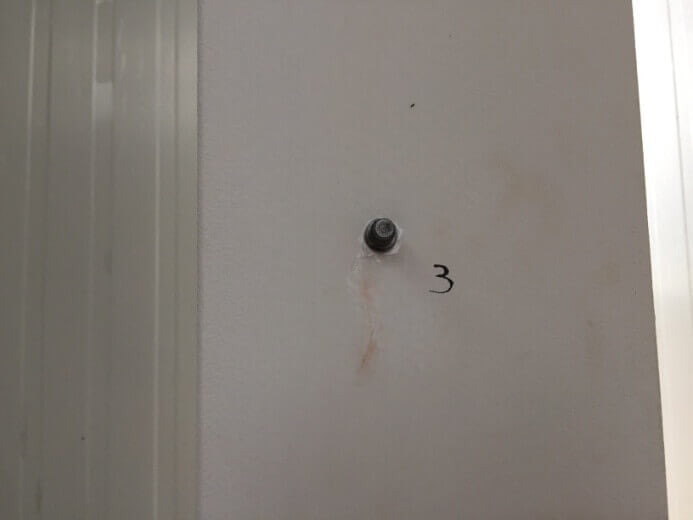

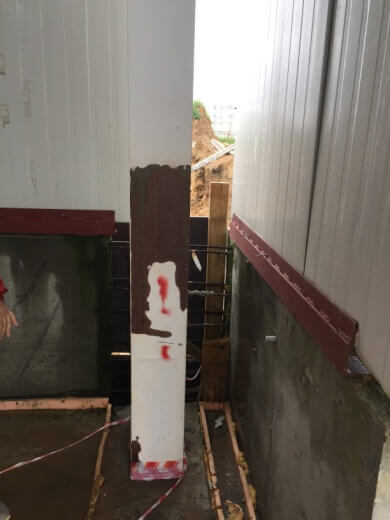

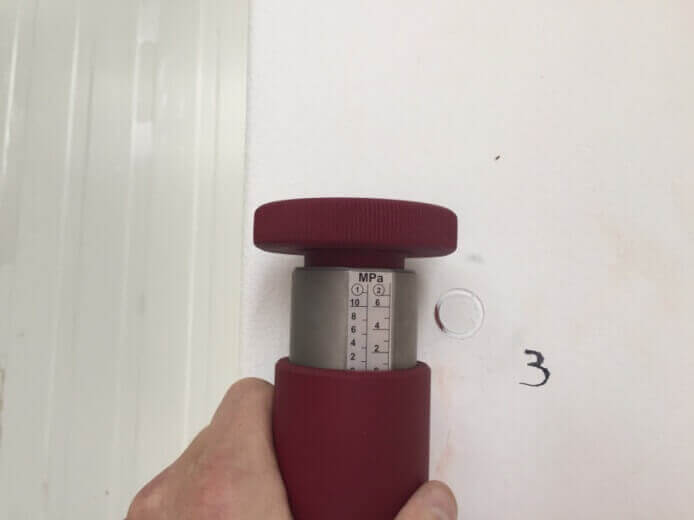

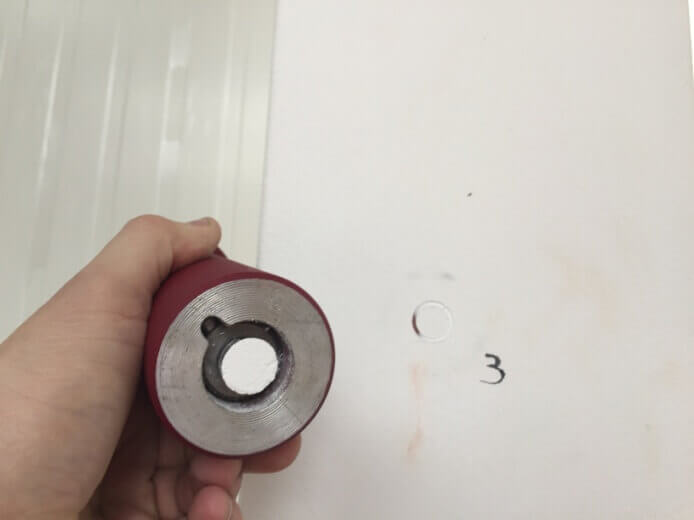

| Фотографии образца №3 | |
|---|---|
 |
 |
 |
 |
Выводы
Величина адгезии (силы сцепления) лакокрасочного (огнезащитного) покрытия на металлических конструкциях на объекте: «Электродепо «Руднево», позволяет лакокрасочному покрытию выполнять свои функции. Участки с видимыми отслоениями лакокрасочного покрытия требуют зачистку от старого покрытия и повторного нанесения лакокрасочного покрытия.
