Испытания навесной фасадной системы с воздушным зазором, с облицовкой керамогранитными плитами

Заказчиком на испытания был доставлен в Испытательный Центр АНО «СЦПП» образец: Навесная фасадная система с воздушным зазором, с облицовкой керамогранитными плитами толщиной 9 мм на скрытом способе крепления, (далее-фасадная система).

Испытательная пожарная лаборатория АНО «СЦПП» публикует выжимки из Протокола№523-1/ИС по результатам оценочных испытаний образцов для определения класса пожарной опасности в соответствии с требованиями ГОСТ 31251-2008 «Стены наружные с внешней стороны. Метод испытаний на пожарную опасность».

Наименование материала, изготовитель и результаты идентификации

Фасадная система состоит из: подоблицовочной конструкции (несущего каркаса), теплоизоляции, облицовки, элементов примыкания системы к проемам, углам, цоколю, кровле и другим участкам здания и крепежных изделий.

Основными элементами несущего каркаса фасадной системы являются кронштейны, удлинители (ползунов) кронштейнов, вертикальные направляющие, вставки, вспомогательные профили, элементы откосов и отливов и противопожарные отсечки.

Несущий каркас НФС крепится к поверхности стенда с помощью кронштейнов. Кронштейн состоит из стойки опорного кронштейна СОК и подвижного ползуна опорного кронштейна вертикального ПОК-В. Длина неподвижной части кронштейна принималась исходя из толщины утеплителя. Подвижная часть постоянной величины. Расстановка опорных кронштейнов производится по всей плоскости стенда согласно монтажной схеме в проекте.

Кронштейны крепятся к строительному основанию через прокладки из паронита анкерными дюбелями "R-FF1-N-10K100-M" Ø10х100 мм, производства Rawlplug S.A. (Польша).

После установки направляющих в проектное положение, подвижная часть кронштейна фиксировалась к неподвижной стойке болтовым соединением.

Утеплитель на стенде, в соответствии с проектом, принят "PAROC". Общая его толщина составила - 150 мм. Монтаж утеплителя к основанию осуществлялся в два слоя тарельчатыми дюбелями "TFIX-8M" со стальным гвоздем с термоголовкой, Ø8 мм, производства ООО "Коэльнер Трейдинг КЛД" (г. Калининград).

По периметру боковых и верхних откосов огневого проёма монтируются противопожарные отсечки. Их крепление к основанию выполняется дюбель-гвоздями "FX-06K060" Øбхб0 мм, производства ООО "Коэльнер Трейдинг КЛД". К установленным отсечкам закреплены элементы противопожарного короба. Противопожарные отсечки и элементы противопожарного короба выполнены из оцинкованной стали толщиной 0,7 мм, с полимерным покрытием с двух сторон.

В образце фасадной системы применены: вертикальные направляющие НУ 40x40x20x1,2 мм, горизонтальные направляющие НУ2 40x20x20x1,2, HP 60x20x20x1,2 и HP 80x20x20 мм, которые создают проектную плоскость. Профили фиксаторов плиты ПФП скрепляются с единичными фиксаторами плиты ЕФП-7, установленными на плитах облицовки. Фиксаторы ЕФП-7 устанавливаются в косые пропилы на плитах облицовки с использованием клея-герметика МС-полимерный MSSeal фасадный. Образец имеет прямую лицевую плоскость фасада, без перепадов. В качестве дополнительных поддерживающих элементов в системе применяются упоры нижние УН, упоры нижние усиленные УНУ.

Соединение всех элементов каркаса выполнено вытяжными заклепками Ø 4,0x10 мм (А2/А2).

Для обеспечения жесткости конструкции в каждом соединении элементов каркаса установлено не менее двух заклепок.

Облицовка фасадной системы выполнена плитами керамического гранита размерами 1600х3200 мм и толщиной 9 мм.

Стартовые плиты в сборе с элементами ПФП и ЕФП устанавливаются в зацеп со скользящими фиксаторами плиты СФП, которые на стартовом узле крепятся к направляющей через паронитовые прокладки ПП38x38x2 мм. В верхней части плиты также устанавливаются элементы СФП, крепление которых к подконструкции выполнено совместно с выступающими относительно плит облицовки профилями ПФП. Для установки элементов скрытого крепления используется по две заклепки Ø4,0x10 мм (А2/А2) на каждый узел.

Навесная фасадная система с воздушным зазором, с облицовкой керамогранитными плитами

Для устройства боковых откосов из плит керамического гранита используются захваты нижние скрытые ЗНС-180. Крепление выполняется путем склепывания двух планок в месте их нахлеста в процессе сборки с плитой. Лепестки планок захвата устанавливаются в косые пропилы на плитах облицовки с использованием клея-герметика МС-полимерный MSSeal фасадный.

Элемент облицовки в сборе с захватами монтируется на элементы противопожарного короба на заранее установленные фиксаторы плиты внутренние (ФПВ). Фиксаторы ФПВ крепятся на двух заклепках Ø4,0х10 мм через паронитовые прокладки 27,5x20x2 мм. Для предотвращения смещения плиты по высоте применяются упоры нижние УН. С передней стороны крепление облицовки производится через захват оконного откоса (30). Захваты 30 вставляются в элементы ЗНС плиты облицовки и крепятся к направляющей системы передней выступающей частью теми же вытяжными заклёпками.

Устройство сводового откоса производилось аналогичным образом. В качестве скрытого крепления плит на данном участке фасада применяются захваты нижние усиленные (ЗНС-У). Захваты устанавливаются с шагом не более 270 мм.

Монтаж образца проводился в соответствии с проектом образца навесной фасадной системы «Ронсон-400» с воздушным зазором, с облицовкой керамогранитными плитами «ATLAS CONCORDE» ООО «ГПР» толщиной 9 мм на скрытом способе крепления. Шифр: ТО-ПИ-002.06.24. (Приложение № 3).

В результате идентификации установлено, что образец соответствует представленным на него документации и техническим характеристикам.

Испытательное оборудование

Место проведения испытания – Испытательный центр пожарной безопасности АНО «Пожарные Подмосковья». Адрес: 142500, Московская область, г. Павловский Посад, ул. Павловская, д. 60.

№п/п Наименование установок №аттестата Срок действий
1 Испытательная установка (печь) для определения пожарной опасности, зданий, фрагментов зданий, стен наружных с внешней стороны (Установка «Фасад», инв. №006) 001323/10-26-2023 до 17.10.2024

Список использовавшихся средств измерений представлен в таблице 2.

Наименование средств измерения № свидетельства,
Срок действия
Измеритель влажности и температуры ИВТМ-7М, рег. №15500-12, зав. №40975 С-ВЮ/20-09-2023/279722531,
от 20.09.2023 г. до 19.09.2024 г., 1 год
Термогигрометр TESTO 622, рег. №53505-13, зав. №39508933 С-ВЮ/20-09-2023/279722535,
от 20.09.2023 г. до 19.09.2024 г., 1 год
Рулетка измерительная металлическая Geobox РК2-20, рег. № в ФИФ 36016-07, зав. №1 С-ТТ/11-08-2023/270526161,
от 11.08.2023 г. до 10.08.2024 г., 1 год
Штангенциркуль ШЦ-1-125-0,1, рег. № в ФИФ 72189-18, зав. №17050601 С-ТТ/16-08-2023/270526152,
от 16.08.2023 г. до 15.08.2024 г. 1 год
Термоанемометр TESTO-405-i, рег. №66510-17, зав. №45800582 С-ВЮ/25-09-2023/280774128,
от 25.09.2023 г. до 24.09.2024 г. 1 год
Секундомер электронный, тип «Интеграл С-01»2 рег. № 44154-20, зав. № 428128 С-ВЮ/18-09-2023/279096459,
от 18.09.2023 г. до 17.09.2024 г. 1 год
Прибор для измерения геометрических параметров многофункциональный «Константа К5», рег. №18106-13, зав. №11325 С-ВЮ/17-12-2021/119232924, от 17.12.2021 г. до 16.12.2022 г. 1 год
Секундомер электронный, тип «Интеграл С-01»2 рег. № 44154-20, зав. №428205 С-ВЮ/11-02-2022/131088456,
от 11.02.2022 г. до 10.02.2023 г. 1 год
Прибор для измерения и регулирования температуры Термодат-29М6, модель 29М6/4Р/485/8Gb/F/Eth-PB/24УВ, (рег. № 17602-15), зав. № ТМ16С35646 С-ВКЭ/30-12-2022/214008446,
от 30.12.2022 до 29.12.2024, 2 года
Прибор для измерения и регулирования температуры Термодат-29М6, модель 29М6/4Р/485/8Gb/F/Eth-PB/24УВ, (рег. № 17602-15), зав. № ТМ16С35647 С-ВКЭ/30-12-2022/214008434,
от 30.12.2022 до 29.12.2024, 2 года
Датчик плотности радиационного теплового потока ДРТП-15, ДРТП-15/10 (рег. № 80797-20), зав. № 113 С-Т/11-09-2023/276955977,
от 11.09.2023 г. до 10.09.2024 г., 1 год
Датчик плотности радиационного теплового потока ДРТП-15, ДРТП-15/10 (рег. №80797-20), зав. №114 С-Т/11-09-2023/276955978,
от 11.09.2023 г. до 10.09.2024 г., 1 год
Преобразователь термоэлектрическийДТПК021-0,5/2, рег. № 28476-16, зав. №
09899210144020803
09899210144020804
09899210144020805
09899210144020806
09899210144020807
09899210144020808
09899210144020809
С-ВЮ/29-09-2022/189504729,
С-ВЮ/29-09-2022/189504728,
С-ВЮ/29-09-2022/189504727,
С-ВЮ/29-09-2022/189504726,
С-ВЮ/29-09-2022/189504725,
С-ВЮ/29-09-2022/189504724
С-ВЮ/29-09-2022/189504723
от 29.09.2022 г. до 28.09.2024 г. 2 года
Вольтметр универсальный цифровой GDM-8245, рег. №34295-07, зав. №GСР910216 С-ВЮ/18-09-2023/278758136,
от 18.09.2023 г. до 17.09.2024 г. 1 год,

Условия проведения испытаний.

Условия проведения испытаний Значения показателей образца
Температура окружающей среды, °С 21,5
Атмосферное давление, кПа 743
Относительная влажность воздуха, % 50
Скорость движения воздуха в помещении, м/сек 0,2
Вид топлива, и условия его сжигания штабель из бруса 50х50, древесины хвойных пород, керосин в количестве 1 литр
Время теплового воздействия (мин) 48

Методы испытаний

Испытания проводились в соответствии с требованиями ГОСТ 31251-2008 «Стены наружные с внешней стороны. Метод испытаний на пожарную опасность».

Сущность метода испытания образца на пожарную опасность заключается в определении параметров характеристик данного образца, перечисленных в п. 10.1 ГОСТ31251-2008, в условиях, установленных в разделах 5 – 9 ГОСТ 31251-2008. Эти условия имитируют воздействие факела пламени из окна помещения с очагом пожара на внешнюю сторону наружных стен.

Схемы расстановки средств измерений

Схема проведения испытания и схемы расстановки средств измерений при проведении огневых испытаний по определению «класса пожарной опасности по ГОСТ 31251-2008».

Фотографии образца во время испытаний

Результаты испытания

9.1. Тепловой режим испытания и его отклонения соответствовали требованиям ГОСТ 31251-2008.

Графики изменения температуры в контрольных точках факела и в характерных точках на элементах образца в процессе огневого испытания приведены в Приложении 1 настоящего протокола.

9.2. Результаты визуальных наблюдений за объектом в процессе огневого испытания.

Время начала испытания: 10 ч 20 мин. Время окончания испытания: 11 ч 08 мин.

Время от начала испытания (мин-сек) Визуальные наблюдения
00-00

- значение температуры, регистрируемой факельной термопарой №1, достигло 117°С, начало огневого испытания;

00-01…02-00

- количество выходящих из огневой камеры установки через оконный (огневой) проём образца (далее по тексту – сокращённо ОП) газообразных продуктов сгорания пожарной нагрузки (штабель из бруса 50х50, древесины хвойных пород) и продуктов горения ЛВЖ (керосин в количестве 1 литр, для смачивания поверхности деревянных брусков основной пожарной нагрузки) увеличивается, продукты горения имеют серый цвет;

03-00…05-00

- наружная поверхность откосов ОП, а также облицовки основной плоскости образца фасада в пределах центрального вертикального створа на ширину ОП (1,6 м), от уровня верхнего откоса ОП до верхнего торца образца, покрывается копотью от горения пожарной нагрузки; объём и интенсивность выброса продуктов горения те же;

06-00

- усиление процесса горения пожарной нагрузки в огневой камере печи, начало выхода из ОП факела пламени от горения пожарной нагрузки; наружная поверхность облицовки в вертикальном створе покрываться копотью;

07-00

- вершина выходящего из ОП факела пламени колеблется в уровне 0,2…0,6 м над верхним откосом ОП; факел пламени – неустойчивый;

08-00

- вершина выходящего из ОП факела пламени поднялась до уровня  0,6…1,0 м над ОП;

10-00

- вершина выходящего из ОП факела пламени колеблется на уровне  0,8…1,2 м над ОП, в остальном без видимых дополнительных изменений;

11-00...15-00

- наружная поверхность облицовки основной плоскости на участке образца между ОП и ИОП стабильна;

16-00..18-00

- вершина выходящего из огневой камеры установки через ОП факела пламени от горящей пожарной нагрузки колеблется в уровне 1,2…1,5 м над ОП;

18-00...20-00

- вершина выходящего из ОП факела пламени от горящей пожарной нагрузки колеблется в уровне 1,3…1,7 м над ОП;

21-00...32-00

- продолжение воздействия пламени выходящего из ОП факела от горящей пожарной нагрузки; горения и разрушения образца не наблюдается;

33-00 - 35-00

- интенсивность воздействия выходящего из ОП факела пламени снижается; вершина выходящего из ОП факела пламени от горящей пожарной нагрузки колеблется в уровне 1,0…1,3 м над ОП;

36-00 – 38-00

- газовыделение из воздушного зазора со стороны верхнего торца образца визуально уменьшается; вершина выходящего из ОП факела пламени от горящей пожарной нагрузки колеблется в уровне 0,6…0,8 м над ОП;

39-00 - 41-00

- вершина выходящего из ОП факела пламени от горящей пожарной нагрузки опустилась до уровня 0,3 м над ОП;

42-00 - 45-00

- факел пламени от догорающей пожарной нагрузки ушел внутрь огневой камеры печи; газовыделение из воздушного зазора системы со стороны верхнего торца образца прекратилось;

46-00 – 48-00

- без видимых дополнительных изменений;
- происходит догорание пожарной нагрузки;

48 - 00

- окончание огневого испытания.

В части визуальных наблюдений за образцом фасадной системы в процессе огневых испытаний следует отметить следующее:

  • воспламенение полотна рубероида не произошло,
  • целостность элементов образца системы не нарушена, размеры повреждения материалов образца, в частности плит облицовки основной плоскости образца не зафиксированы

Оценка результатов испытаний

Класс пожарной опасности образца: навесной фасадной системы с воздушным зазором, с облицовкой керамогранитными плитами толщиной 9 мм на скрытом способе крепления, определяется по критериям ГОСТ 31251-2008 «Стены наружные с внешней стороны. Метод испытаний на пожарную опасность»:

Критерии оценки Наличие/отсутствие, значение

а) п. 10.1 ГОСТ31251-2008
– наличие теплового эффекта Pi от горения или термического разложения материалов образца.

- значение теплового эффекта Р при испытаниях составило 2%.

б) п.10.1 ГОСТ 31251-2008
– возникновение вторичных источников зажигания

- образование горящего расплава и частиц, приводящее к воспламенению рубероида, расположенного в соответствии с п. 5.5 ГОСТ 31251-2008 у основания образца, в течение непрерывного интервала времени не менее 5 с не произошло

в) п.10.1 ГОСТ 31251-2008
– обрушение хотя бы одного элемента конструкции образца массой 1,0 кг и более

- не произошло;

г) п.10.1 ГОСТ 31251-2008
– размеры «повреждения» материалов по высоте образца

- обугливание материалов, из которых выполнен образец, на глубину 2 мм и более, их оплавление с признаками горения не наблюдается

Выводы по результатам

По четырем критериям оценки испытанный образец: навесной фасадной системы с воздушным зазором, с облицовкой керамогранитными плитами толщиной 9 мм на скрытом способе крепления, имеет показатели, удовлетворяющие требованиям ГОСТ 31251-2008 для конструкций класса пожарной опасности К0.

Графики изменения температуры в процессе огневого испытания

График №1. Изменение во времени испытания температуры нагрева в контрольной точке 1 (графическая зависимость Т1, на выходе из оконного (огневого) проёма образца фасадной системы, в сравнении с верхней (графическая зависимость Т1 max) и нижней (графическая зависимость Т1 min) допустимыми границами отклонения температуры в этой точке.

Изменение во времени испытания температуры нагрева в контрольной точке 1

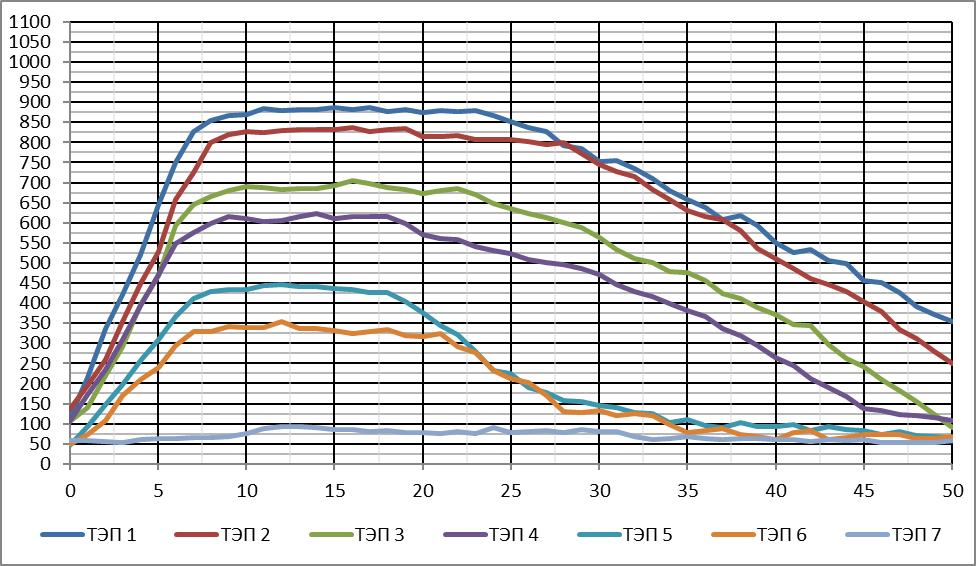

График №2 Изменение во времени испытания температур нагрева по высоте с внешней стороны образца фасадной системы, в точках 1-7 на расстоянии 150 мм от лицевой поверхности образца.

Изменение во времени испытания температур нагрева по высоте с внешней стороны образца фасадной системы
